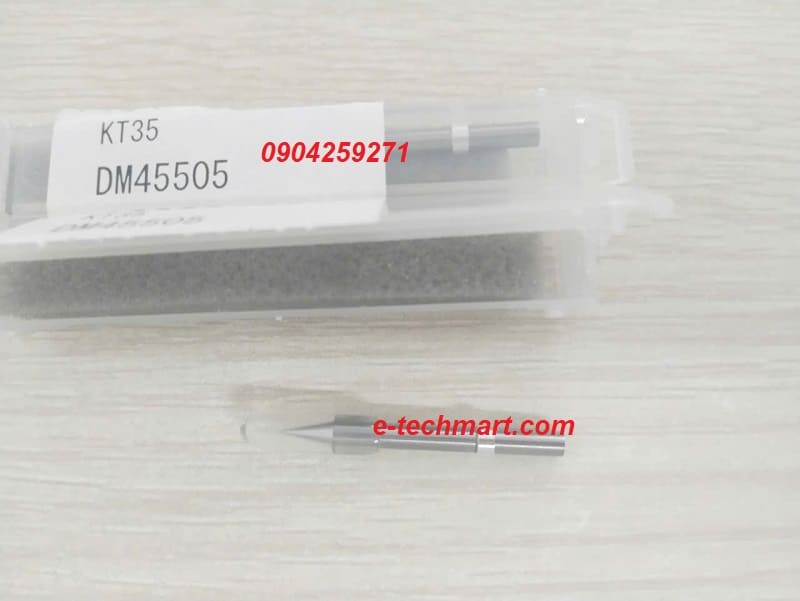

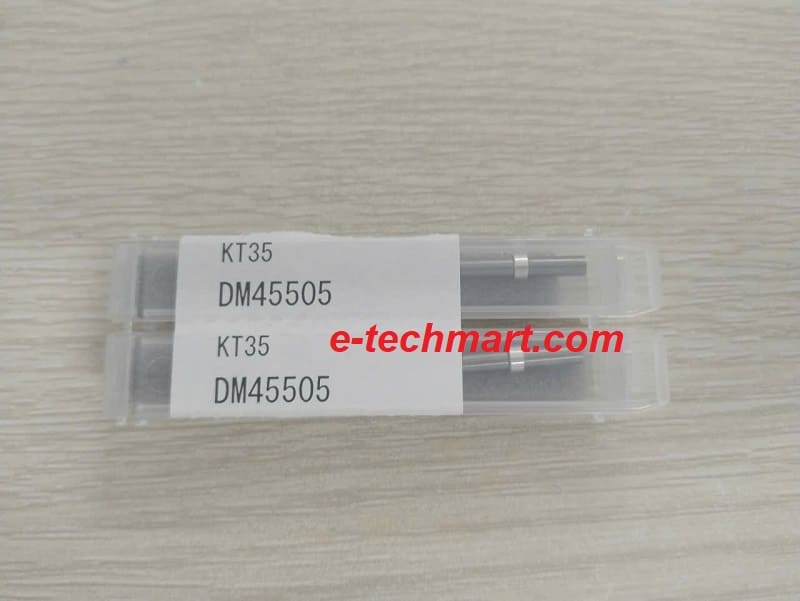

Giới thiệu kim đo cho máy đo biên dạng Accretech DM45505

Kim đo cho máy đo biên dạng Accretech DM45505 là phụ kiện chuyên dụng, đóng vai trò quan trọng trong việc đảm bảo độ chính xác của các phép đo biên dạng bề mặt. Đây là linh kiện được thiết kế riêng cho thiết bị Accretech (Tokyo Seimitsu) – thương hiệu hàng đầu Nhật Bản trong lĩnh vực đo lường và kiểm tra bề mặt công nghiệp.

Với độ hoàn thiện cao, kim đo giúp thu nhận dữ liệu chính xác về độ cong, độ nhám, và các chi tiết vi mô của vật liệu, phục vụ trong các ngành cơ khí chính xác, sản xuất khuôn mẫu, linh kiện điện tử, ô tô, hàng không và thiết bị y tế.

Cấu tạo và đặc điểm nổi bật

Kim đo được sản xuất từ vật liệu siêu cứng như kim cương nhân tạo hoặc tungsten carbide, đảm bảo tuổi thọ và khả năng chịu mài mòn cao khi tiếp xúc với các bề mặt kim loại hoặc vật liệu cứng.

Đặc điểm nổi bật:

• Độ chính xác cao: Đầu kim được gia công tinh xảo, có thể phát hiện những thay đổi nhỏ nhất trên bề mặt vật thể.

• Tương thích hoàn hảo: Thiết kế đạt chuẩn của Accretech DM45505, dễ dàng lắp đặt, thay thế và hiệu chuẩn.

• Độ bền vượt trội: Chịu được lực tác động và hao mòn sau thời gian dài sử dụng.

• Ổn định khi đo: Kim đo giữ độ cứng và hình dạng không đổi trong điều kiện làm việc khắt khe.

• Nhiều kiểu đầu đo: Có các loại kim nhọn, kim tròn, kim góc hoặc tùy chỉnh theo dạng bề mặt cần đo.

Ứng dụng của kim đo Accretech DM45505

Phụ kiện này được sử dụng trong các thiết bị đo biên dạng, đo độ nhám, đo độ cong, hoặc kiểm tra sai số hình dạng của sản phẩm. Một số ứng dụng phổ biến gồm:

• Đo biên dạng trục, rãnh, ren, bề mặt cong hoặc hốc sâu.

• Kiểm tra độ mài mòn của chi tiết cơ khí sau gia công.

• Phân tích sai số hình học trong quá trình sản xuất.

• Ứng dụng trong phòng đo CMM, phòng kiểm tra chất lượng (QA/QC) hoặc phòng nghiên cứu vật liệu.

Với độ chính xác cao và khả năng đo linh hoạt, kim đo cho Accretech DM45505 giúp cải thiện độ tin cậy của kết quả đo, đồng thời tối ưu quy trình kiểm tra sản phẩm.

Lợi ích khi sử dụng kim đo chính hãng Accretech

Việc lựa chọn kim đo chính hãng mang lại nhiều lợi ích thiết thực cho người dùng:

• Đảm bảo độ chính xác tuyệt đối cho các phép đo biên dạng.

• Kéo dài tuổi thọ thiết bị, giảm chi phí bảo trì hoặc hiệu chuẩn lại máy.

• Độ tương thích hoàn hảo, tránh lỗi kết nối hoặc hư hại cảm biến.

• Chất lượng đồng nhất, được kiểm soát nghiêm ngặt theo tiêu chuẩn Nhật Bản.

Các đơn vị sản xuất nên thay thế kim đo định kỳ theo khuyến cáo của Accretech để duy trì hiệu năng và độ chính xác cao nhất.

Địa chỉ mua kim đo Accretech DM45505 chính hãng

Để đảm bảo chất lượng và độ tin cậy, doanh nghiệp nên mua kim đo cho máy đo biên dạng Accretech DM45505 tại công ty Toàn Cầu chúng tôi.
Khi mua hàng, cần kiểm tra đầy đủ:

• Mã linh kiện (Part Number) đúng chuẩn Accretech.

• Hướng dẫn bảo quản và thay thế đi kèm.

Công ty Toàn Cầu chuyên cung cấp thiết bị đo lường, phụ kiện chính hãng Accretech với cam kết:

• Hàng nhập khẩu chính hãng, đầy đủ chứng từ.

• Tư vấn kỹ thuật chuyên sâu, hỗ trợ thay thế đúng model máy.

• Giá cạnh tranh, giao hàng nhanh toàn quốc.

6. Kết luận

Kim đo cho máy đo biên dạng Accretech DM45505 là phụ kiện thiết yếu giúp duy trì độ chính xác, độ bền và hiệu suất của thiết bị đo biên dạng. Việc sử dụng kim đo chính hãng không chỉ đảm bảo kết quả đo đáng tin cậy mà còn giúp doanh nghiệp tiết kiệm thời gian và chi phí trong dài hạn.

The post Kim đo cho máy đo biên dạng Accretech DM45505 appeared first on E-TechMart.

Tính năng Máy quét 3D Insize TDS-B201

1. **Chất lượng cao**: Cho phép quét và thu thập dữ liệu 3D chính xác với độ phân giải cao.

2. **Phần mềm điều khiển**: Đi kèm với phần mềm điều khiển để quản lý quá trình quét và xử lý dữ liệu.

3. **Ứng dụng rộng rãi**: Sử dụng trong nhiều lĩnh vực công nghiệp như thiết kế sản phẩm, kiểm tra chất lượng, và bảo trì.

4. **Tích hợp dữ liệu**: Cung cấp khả năng tích hợp dữ liệu quét vào các phần mềm CAD và CAM để dễ dàng phát triển sản phẩm.

5. **Dễ sử dụng**: Thiết kế để đơn giản hóa quá trình quét và phân tích dữ liệu 3D.

Thông số kỹ thuật

Xem thêm sản phẩm tại đây

Phụ kiện theo máy

Video hướng dẫn sử dụng

The post Máy quét 3D Insize TDS-B201 appeared first on E-TechMart.

Tính năng Máy đo biên dạng INSIZE ISP-A6000E

• Đo độ biến dạng: Thực hiện đo lường chính xác các biến dạng của vật liệu, giúp kiểm tra tính đàn hồi và độ bền của vật liệu.
• Độ chính xác cao: Thiết bị đáp ứng các yêu cầu đo lường chính xác, thường có độ phân giải và độ lặp lại cao.
• Đa chế độ đo: Với
• Giao diện người dùng thân thiện: Thiết kế dễ sử dụng, có màn hình hiển thị rõ ràng và các nút bấm để điều khiển dễ dàng.
• Lưu trữ và xuất dữ liệu: Có khả năng lưu trữ dữ liệu đo và xuất dữ liệu ra các thiết bị khác để phân tích và xử lý sau đó.
• Phần mềm hỗ trợ: Được cung cấp kèm theo phần mềm để quản lý dữ liệu và phân tích kết quả đo lường.

Thông số kỹ thuật

Model: ISP-A6000E

Xuất xứ: China

Có chức năng dò đường cạnh của phôi

Màn chiếu:

– Đường kính: Φ600mm

– Dải quay: 0°~360°

– Độ phân giải: 1’ hoặc 0.01°

– Đường chiếu: vuông góc

Ống kính:

– Độ phóng đại: 5X (optional); trường nhìn: Φ120mm; khoảng làm việc: 242.8mm

– Độ phóng đại: 10X (kèm theo); trường nhìn: Φ60mm; khoảng làm việc: 143.2mm

– Độ phóng đại: 20X (optional); trường nhìn: Φ30mm; khoảng làm việc: 85.5mm

– Độ phóng đại: 50X (optional); trường nhìn: Φ12mm; khoảng làm việc: 92mm

– Độ phóng đại: 100X (optional); trường nhìn: Φ6mm; khoảng làm việc: 48.5mm

Độ chính xác phóng đại: ±0.08%

Hình ảnh: hình ảnh ngược

Bàn soi:

– Kích thước bàn soi kim loại: 404x265mm

– Kích thước bàn soi kính: 207x170mm

– Hành trình trục X-Y: dải chạy: 200x100mm; độ phân giải: 0.5 μm; Độ chính xác: (3+L/50) μm, L là chiều đài đo được bằng mm

– Hành trình trục Z(focus): 50mm

– Tải trọng tối đa: 5kg

Đèn chiếu sáng:

– Chiếu sáng đường biên: 24V/150W đèn halogen, điều chỉnh được độ sáng

– Chiếu sáng 1 điểm: 12V/150W đèn halogen (2 sợi quang), điều chỉnh được vị trí

Xử lý dữ liệu:

– Màn hình: hành trình bàn xoay trục X-Y, màn hình xoay

– Giao tiếp: RS232C, USB (dữ liệu ra Excel và CAD)

Chức năng:

– Đo tọa độ của điểm

– Đo tọa độ của đường thẳng

– Đo tọa độ trung tâm, bán kính vòng tròn với ba điểm

– Đo khoảng cách giữa hai vật

– Đo góc với bốn điểm hoặc hai đường thẳng

– Biến đổi hệ tọa độ

– Tự động đo vật theo điểm chọn trước và hiển thị kết quả

– Chức năng cao: lập trình cho các phép đo theo đợt

Nguồn: 110/220V, 50/60Hz

Kích thước (DxRxC): 1200x1140x1940mm

Khối lượng: 360kg

Cung cấp bao gồm:

– Máy chính: 1

– Ống kính 10X : 1

– Công tắc chân: 1

– Cáp phần mềm và USB: 1

– Cặp đồ thị phủ ngoài: 4

– Vỏ chống bụi: 1

Xem thêm các sản phẩm tại đây

The post Máy đo biên dạng INSIZE ISP-A6000E appeared first on E-TechMart.

Tính năng

• Đo chính xác cao
• Độ phân giải tốt
• Phần mềm phân tích tiên tiến
• Thiết kế bền vững
• Quản lý dữ liệu hiệu quả
• Ứng dụng đa ngành

Xem thêm các sản phẩm khác tại đây

Thông số kỹ thuật

Model: ISP-A6000

Xuất xứ: China

Không dò đường cạnh của phôi

Màn chiếu:

– Đường kính: Φ600mm

– Dải quay: 0°~360°

– Độ phân giải: 1’ hoặc 0.01°

– Đường chiếu: vuông góc

Ống kính:

– Độ phóng đại: 5X (optional); trường nhìn: Φ120mm; khoảng làm việc: 242.8mm

– Độ phóng đại: 10X (kèm theo); trường nhìn: Φ60mm; khoảng làm việc: 143.2mm

– Độ phóng đại: 20X (optional); trường nhìn: Φ30mm; khoảng làm việc: 85.5mm

– Độ phóng đại: 50X (optional); trường nhìn: Φ12mm; khoảng làm việc: 92mm

– Độ phóng đại: 100X (optional); trường nhìn: Φ6mm; khoảng làm việc: 48.5mm

Độ chính xác phóng đại: ±0.08%

Hình ảnh: hình ảnh ngược

Bàn soi:

– Kích thước bàn soi kim loại: 404x265mm

– Kích thước bàn soi kính: 207x170mm

– Hành trình trục X-Y: dải chạy: 200x100mm; độ phân giải: 0.5 μm; Độ chính xác: (3+L/50) μm, L là chiều đài đo được bằng mm

– Hành trình trục Z(focus): 50mm

– Tải trọng tối đa: 5kg

Đèn chiếu sáng:

– Chiếu sáng đường biên: 24V/150W đèn halogen, điều chỉnh được độ sáng

– Chiếu sáng 1 điểm: 12V/150W đèn halogen (2 sợi quang), điều chỉnh được vị trí

Xử lý dữ liệu:

– Màn hình: hành trình bàn xoay trục X-Y, màn hình xoay

– Giao tiếp: RS232C, USB (dữ liệu ra Excel và CAD)

Chức năng:

– Đo tọa độ của điểm

– Đo tọa độ của đường thẳng

– Đo tọa độ trung tâm, bán kính vòng tròn với ba điểm

– Đo khoảng cách giữa hai vật

– Đo góc với bốn điểm hoặc hai đường thẳng

– Biến đổi hệ tọa độ

– Tự động đo vật theo điểm chọn trước và hiển thị kết quả

– Chức năng cao: lập trình cho các phép đo theo đợt

Nguồn: 110/220V, 50/60Hz

Kích thước (DxRxC): 1200x1140x1940mm

Khối lượng: 360kg

Cung cấp bao gồm:

– Máy chính: 1

– Ống kính 10X : 1

– Công tắc chân: 1

– Cáp phần mềm và USB: 1

– Cặp đồ thị phủ ngoài: 4

– Vỏ chống bụi: 1

Phụ kiện chọn mua thêm:

– Ống kính 5X; 20X; 50X; 100X

– Giá đỡ mẫu vật có kẹp: ISP-A6000-HOLDER

– Giá đỡ trục quay : ISP-A6000-SUPPORT

– Thước hiệu chuẩn 300mm: ISP-A6000-RULE

– Thước đọc 50mm: ISP-A6000-SCALE50

– Bàn xoay: ISP-A6000- TABLE

– Vật mẫu: ISP-A6000-DEMO

– Máy in: ISP-A6000-PRINTER

The post Máy đo biên dạng INSIZE ISP-A6000 appeared first on E-TechMart.

Thông số kỹ thuật

Model: TLP-P340

xuất xứ: China

Đường kính vật tối đa (trục X): Ø300mm

Dải đo chiều cao (trục Z): 30 ~ 400mm

Độ chính xác

– Trục X: ± 6µm

– Trục Z: ± 13µm

Độ phân giải: 0.5µm

Đường kính màn chiếu: Ø120mm

Ống kính

– Độ phóng đại: 20X

– Trường nhìn: Ø6mm

Chiếu sáng: 24V / 20W

Giá đỡ trục chính: BT50

Nguồn điện: 220V, 50 / 60Hz

Kích thước (LxWxH): 940x520x870mm

Trọng lượng: 90kg

Cung cấp bao gồm:

Máy chính: x1

Giá đỡ trục chính BT50: x1

Thanh tiêu chuẩn: x1

Công tắc chân: x1

Vỏ chống bụi: x1

Phụ kiện mua thêm:

Bộ chuyển đổi BT50/BT30: TLP-P340-C1

Bộ chuyển đổi BT50/BT40: TLP-P340-C2

The post Máy chiếu biên dạng INSIZE TLP-P340 appeared first on E-TechMart.

Thông số kỹ thuật

Model: SPM-1000

Xuất xứ: China

Dải đo trục X 140mm

Độ phâm giải trục X 0.2μm

Độ thẳng trục X 0.8 μm/100 mm

Tốc độ rà trục X 0.1~10 mm/s

Dải đo trục Z ±20 mm

Độ phân giải trục Z 0.5 μm

Tốc độ rà trục Z 0.5~10 mm/s

Độ chính xác tuyến tính ±(1.5+|0.2H|)μm, H là chiều cao tính bằng mm

Độ chính xác đo góc ±2′

Độ chính xác cung ±(2+R/8)μm, R là đầu bi tiêu chuẩn 2~10mm

Bán kính đầu dò 25 μm

Hướng di chuyển về phía sau

Lực đo 6.86~9.8 mN

Đơn vị đo mm/inch

Góc theo dõi 72° (hướng lên trên), 87° (hướng đi xuống)

Chế độ điều khiển động cơ

Hành trình của trục Z 430mm

Kích thước (LxWxH) 1200x700x1780mm

Nguồn cấp 220±5%V, 50 Hz

Trọng lượng 320 kg

Video hướng dẫn sử dụng

The post Máy đo kiểm biên dạng Insize SPM-1000 appeared first on E-TechMart.

Thông số kỹ thuật

Model: ISP-W4025

Xuất xứ: China

Độ phóng đại: 10x (option 5X, 20x,50x,100x)

Trường nhìn: Ø40mm

Khoảng làm việc: 103.9mm

Độ chính xác phóng đại: +/-0.08%

Màn hình máy chiếu:

Đường kính: Ø400mm,

Dải quay: 0~360độ, độ phân giải: 1″ hoặc 0.01độ,

Dòng tham chiếu: chữ thập

Bàn soi:

Bàn soi kim loại: 450x200m

Phạm vi quay: +/-15 độ

X-Z: dải: 250x150mm

Độ phân giải: 0.5µm

Độ chính xác:(4+L/25)µm;L(mm)

Trục Y: 100mm

Khối lượng tối đa 50kg

Đèn chiếu sáng: đèn halogen 24v/150W

Giao tiếp: RS-232C

Chức năng xử lý dữ liệu

Nguồn cấp 110V,50/60Hz

Kích thước: 1215x646x1210mm

Khối lượng: 240kg

CUng cấp bao gồm: máy chính, ống kính 10X, Công tác chân, vỏ chống bụi,Clip biểu đồ lớp phủ(4c).

The post Máy đo biên dạng phương ngang Insize ISP-W4025 appeared first on E-TechMart.

Thông số kỹ thuật

Model: ISP-A7000E

Xuất xứ: China

Dò cạnh (đã bao gồm)

Lập trình cho mỗi đợt đo

Độ phóng đại: 10x (option 5X, 20x,50x,100x)

Trường nhìn: Ø40mm

Khoảng làm việc: 103.9mm

Độ chính xác phóng đại: +/-0.08%

Màn hình máy chiếu:

Đường kính: Ø400mm,

Dải quay: 0~360độ, độ phân giải: 1″ hoặc 0.01độ,

Dòng tham chiếu: chữ thập

Bàn soi:

Bàn soi kim loại: 450x200m

Phạm vi quay: +/-15 độ

X-Z: dải: 250x150mm

Độ phân giải: 0.5µm

Độ chính xác:(4+L/25)µm;L(mm)

Trục Y: 100mm

Khối lượng tối đa 50kg

Đèn chiếu sáng: đèn halogen 24v/150W

Giao tiếp: RS-232C,USB

Chức năng xử lý dữ liệu

Nguồn cấp 110V,50/60Hz

Kích thước: 1215x646x1210mm

Khối lượng: 240kg

CUng cấp bao gồm: máy chính, ống kính 10X, Công tác chân, vỏ chống bụi,Clip biểu đồ lớp phủ(4c).

The post Máy đo biên dạng phương ngang Insize ISP-A7000E appeared first on E-TechMart.

Thông số kỹ thuật

Model: ISP-W3020

Xuất xứ: China

Độ phóng đại: 10x (option 20x,50x,100x)

Trường nhìn: Ø30mm

Khoảng làm việc: 77.7mm

Độ chính xác phóng đại: +/-0.08%

Màn hình máy chiếu:

Đường kính: Ø300mm,

Dải quay: 0~360độ, độ phân giải: 1″ hoặc 0.01độ,

Dòng tham chiếu: chữ thập

Bàn soi:

Bàn soi kim loại: 400x150m

Phạm vi quay: +/-15 độ

X-Z: dải: 200x100mm

Độ phân giải: 0.5µm

Độ chính xác:(4+L/25)µm;L(mm)

Trục Y: 75mm

Khối lượng tối đa 50kg

Đèn chiếu sáng: đèn halogen 24v/150W

Giao tiếp: RS-232C

Chức năng xử lý dữ liệu

Nguồn cấp 110V,50/60Hz

Kích thước: 1090x830x1010mm

Khối lượng: 160kg

CUng cấp bao gồm: máy chính, ống kính 10X, Công tác chân, vỏ chống bụi

The post Máy đo biên dạng phương ngang INSIZE ISP-W3020 appeared first on E-TechMart.

Thông số kỹ thuật

Model: ISP-A3000E

Xuất xứ: China

Dò cạnh (đã bao gồm)

Lập trình cho mỗi đợt đo

Độ phóng đại: 10x (option 20x,50x,100x)

Trường nhìn: Ø30mm

Khoảng làm việc: 77.7mm

Độ chính xác phóng đại: +/-0.08%

Màn hình máy chiếu:

Đường kính: Ø300mm,

Dải quay: 0~360độ, độ phân giải: 1″ hoặc 0.01độ,

Dòng tham chiếu: chữ thập

Bàn soi:

Bàn soi kim loại: 400x150m

Phạm vi quay: +/-15 độ

X-Z: dải: 200x100mm

Độ phân giải: 0.5µm

Độ chính xác:(4+L/25)µm;L(mm)

Trục Y: 75mm

Khối lượng tối đa 50kg

Đèn chiếu sáng: đèn halogen 24v/150W

Giao tiếp: RS-232C,USB

Chức năng xử lý dữ liệu

Nguồn cấp 110V,50/60Hz

Kích thước: 1090x830x1010mm

Khối lượng: 160kg

Cung cấp bao gồm: máy chính, ống kính 10X, Công tác chân, vỏ chống bụi, cáp và phần mềm kết nối USB

The post Máy đo biên dạng phương ngang Insize ISP-A3000E appeared first on E-TechMart.

Thông số kỹ thuật

Model: ISP-AZ3020

Xuất xứ: China

Bao gồm dò đường cong,cạnh

Chức năng đo của máy

Đo tọa độ của điểm

Đo tọa độ của đường thẳng

Đo trung tâm bán kính vòng tròn với ba điểm

Đo khoảng cách giữa hai vật

Đo góc với bốn điểm hoặc hai đường thẳng

Thiết lập nguồn gốc hệ tọa độ

Biến đổi hệ tọa độ

Cài đặt điểm giữa của hệ tọa độ

Độ phóng đại: 10X (ption 20x, 50x, 100x)

trường nhìn: Ø30mm (Ø15mm,Ø6mm,Ø3mm)

Khoảng làm việc: 77.7mm (44.3mm,38.4mm,25.3mm)

Độ cao tối đa: 100mm

Độ chính xác phóng đại: ±0.08%

Màn hình máy chiếu:

Đường kính: Ø300mm

Dải quay: 0°~360°, độ phân giải: 1″ 0.01°

Đèn chiếu sáng: 24V/150W halogen lamp

Màn hình: X-Y stage travel, sreen rotation

Giao tiếp: RS-232C

Chức năng xử lý dữ liệu

Nguồn: 110/220V,50/60Hz

Kích thước: 780×780×1100mm

Khối lượng: 160kg

Phụ kiện: máy chính, ống kính 10X, Công tắc chân, vỏ chống bụi, hdsd.

The post Máy đo biên dạng Insize ISP-AZ3020 appeared first on E-TechMart.

Thông số kỹ thuật

Model: ISP-A5000E

Xuất xứ: China

Bao gồm dò đường cong,cạnh

Chức năng đo của máy

Đo tọa độ của điểm

Đo tọa độ của đường thẳng

Đo trung tâm bán kính vòng tròn với ba điểm

Đo khoảng cách giữa hai vật

Đo góc với bốn điểm hoặc hai đường thẳng

Thiết lập nguồn gốc hệ tọa độ

Biến đổi hệ tọa độ

Cài đặt điểm giữa của hệ tọa độ

Độ phóng đại: 10X (ption 20x, 50x, 100x)

trường nhìn: Ø30mm (Ø15mm,Ø6mm,Ø3mm)

Khoảng làm việc: 77.7mm (44.3mm,38.4mm,25.3mm)

Độ cao tối đa: 100mm

Độ chính xác phóng đại: ±0.08%

Màn hình máy chiếu:

Đường kính: Ø300mm

Dải quay: 0°~360°, độ phân giải: 1″ 0.01°

Đèn chiếu sáng: 24V/150W halogen lamp

Màn hình: X-Y stage travel, sreen rotation

Giao tiếp: RS-232C USB (data output to excel and CAD)

Lập trình cho các phép đo theo đợt

Chức năng xử lý dữ liệu

Nguồn: 110/220V,50/60Hz

Kích thước: 780×780×1100mm

Khối lượng: 160kg

Phụ kiện: máy chính, ống kính 10X, Công tắc chân, vỏ chống bụi, hdsd.USB cáp và phần mềm

The post Máy đo biên dạng Insize ISP-A5000E appeared first on E-TechMart.

Thông số kỹ thuật

Model: ISP-Z3015

Xuất xứ: China

Độ phóng đại: 10X (option 20x, 50x, 100x)

trường nhìn: Ø30mm

Khoảng làm việc: 77.7mm

Độ cao tối đa: 90mm

Độ chính xác phóng đại: ±0.08%

Màn hình máy chiếu:

Đường kính: Ø300mm

Dải quay: 0°~360°, độ phân giải: 1″ 0.01°

Đèn chiếu sáng: 24V/150W halogen lamp

Màn hình: X-Y stage travel, sreen rotation

Giao tiếp: RS-232C

Chức năng xử lý dữ liệu

Kích thước: 550×770×1100mm

Khối lượng: 135kg

Phụ kiện: máy chính, ống kính 10X, Công tắc chân, vỏ chống bụi, hdsd.

Video hướng dẫn sử dụng

The post Máy đo biên dạng Insize ISP-Z3015 appeared first on E-TechMart.

Thông số kỹ thuật

Model: ISP-A1000E

Xuất xứ: China

Bao gồm dò đường cong,cạnh

Chức năng đo của máy

Đo tọa độ của điểm

Đo tọa độ của đường thẳng

Đo trung tâm bán kính vòng tròn với ba điểm

Đo khoảng cách giữa hai vật

Đo góc với bốn điểm hoặc hai đường thẳng

Thiết lập nguồn gốc hệ tọa độ

Biến đổi hệ tọa độ

Cài đặt điểm giữa của hệ tọa độ

Độ phóng đại: 10X (ption 20x, 50x, 100x)

trường nhìn: Ø30mm (Ø15mm,Ø6mm,Ø3mm)

Khoảng làm việc: 77.7mm (44.3mm,38.4mm,25.3mm)

Độ cao tối đa: 90mm

Độ chính xác phóng đại: ±0.08%

Màn hình máy chiếu:

Đường kính: Ø300mm

Dải quay: 0°~360°, độ phân giải: 1″ 0.01°

Đèn chiếu sáng: 24V/150W halogen lamp

Màn hình: X-Y stage travel, sreen rotation

Giao tiếp: RS232C,USB (data output to excel and CAD)

Chức năng xử lý dữ liệu

Kích thước: 550×770×1100mm

Khối lượng: 135kg

Phụ kiện: máy chính, ống kính 10X, Công tắc chân, vỏ chống bụi, hdsd.USB cáp và phần mềm

Video hướng dẫn sử dụng

The post Máy đo biên dạng Insize ISP-A1000E appeared first on E-TechMart.

Về lợi ích thì máy đo quang học sẻ cung cấp khả năng thực hiện các phép đo và cũng tự động so sánh một chi tiết với file CAD của nó. Điều này là cực kỳ hữu ích trong nhiều ứng dụng, bao gồm cả những dung sai cần phải kiểm tra.

Tính năng và đặc điểm của Máy đo quang học tự động A300CNC

• Thiết bị chuyển động mô tơ servo hiệu suất cao đảm bảo độ chính xác và khả năng lặp lại cao

• Trục vít TPI, làm cho độ định vị đo chính xác và đáng tin cậy, và có thể đạt 0.001mm

• Cột và đế được làm bằng cấu trúc đá granit có độ chính xác cao, ổn định và đáng tin cậy.

• Được trang bị phần mềm đo đa chức năng SBK-CNC, giúp đo tốc độ nhanh gấp 4-5 lần so với dụng cụ đo ảnh thủ công.

• Tập tin DXF có thể được nhập vào để phát hiện nhanh chóng, lập trình nhanh, đo hàng loạt các sản phẩm đặc điểm kỹ thuật tương tự.

• Dữ liệu đo lường có thể được nhập vào các chức năng Word, Excel, AutoCAD và báo cáo đầu ra, và dễ dàng cho kết quả kiểm tra đầu ra.

• Với chức năng quét tự động, theo dõi đường viền, quét hình dạng sản phẩm tự động và các chức năng khác.

• Ba trục trượt và vít có độ chính xác cao để đảm bảo độ chính xác và tuổi thọ của máy.

• Ống kính có độ phân giải cao CNC và CCD độ phân giải cao chuyên dụng để đo độ nét cao.

• Ống kính thẻ điều hướng tiên tiến của ngành, dễ thực hiện lập trình và đo lường chương trình, ống kính zoom tự động tùy chọn.



Thông số kỹ thuật

The post Máy đo quang học tự động A300CNC appeared first on E-TechMart.

Về lợi ích thì máy đo quang học sẻ cung cấp khả năng thực hiện các phép đo và cũng tự động so sánh một chi tiết với file CAD của nó. Điều này là cực kỳ hữu ích trong nhiều ứng dụng, bao gồm cả những dung sai cần phải kiểm tra.

Tính năng và đặc điểm của Máy đo quang học tự động AC300CNC

• Các thành phần chính được nhập khẩu với việc lắp ráp và điều chỉnh theo quy chuẩn nghiêm ngặt

• Điều khiển CNC 3 trục, đo lường hoàn toàn tự động

• Được trang bị ống kính có độ nét cao

• Bộ khung grabber lấy độ nét cao

• Đường dẫn tuyến tính “HIWIN” cấp độ P và con lăn loại V, trục vít ổ đĩa tuyến tính có độ chính xác cao được chế tạo trên công nghệ của Đức

• Quy mô tuyến tính có độ chính xác cao với độ phân giải 1μm

Thông số kỹ thuật

The post Máy đo quang học tự động AC300CNC appeared first on E-TechMart.

Về lợi ích thì máy đo quang học sẻ cung cấp khả năng thực hiện các phép đo và cũng tự động so sánh một chi tiết với file CAD của nó. Điều này là cực kỳ hữu ích trong nhiều ứng dụng, bao gồm cả những dung sai cần phải kiểm tra.

Tính năng và đặc điểm của Máy đo quang học E300

• Đường dẫn tuyến tính “Hiwin” mức P và chính xác qua con lăn để tăng độ chính xác và thời gian làm việc

• Tích hợp đá granite và trụ đảm bảo sự ổn định của máy.

• Cung cấp phần mềm đo đa năng 2.5D SBK-E, chức năng dò tìm cạnh tự động và đo chiều cao tầm nhìn

• Thiết bị có thể được tháo rời để di chuyển và tháo lắp bàn điều khiển

• Độ phân giải cao từ Ống kính zoom bước sóng và CCD giúp thực hiện phép đo độ nét cao

• Hỗ trợ các định dạng tập tin khác nhau của dữ liệu đầu ra như Word, Excel, CAD, vv Nhập DXF để kiểm tra nhanh.

Thông số kỹ thuật

The post Máy đo quang học bằng tay E300 appeared first on E-TechMart.

Nguyên lý hoạt động của Máy chiếu biên dạng

Máy chiếu biên dạng hay còn gọi là Profile projector có tác dụng phóng to hình chiếu hoặc bóng của sản phẩm lên một màn chiếu rồi sử dụng các công cụ để đo các kích thước của sản phẩm. Vì là chiếu bóng sản phẩm, hình ảnh là hình dạng ngoài của sản phẩm nên được gọi là máy chiếu biên dạng. Máy sử dụng 2 nguồn sáng Halogen chiếu từ trên xuống và từ dưới lên.

Tính năng và đặc điểm của Máy chiếu biên dạng SP-3015B

• Đây là một thiết bị đo lường tích phân tích hợp quang học, cơ học, điện và tính toán vào một tổng thể hữu cơ
• Được sử dụng rộng rãi trong các phòng đo lường, nhà xưởng của các nhà máy  và trong các lĩnh vực thiết bị đo đạc, đồng hồ, đồng hồ điện tử và các ngành công nghiệp.
• Thiết bị sử dụng dễ dàng và nhanh chóng kiểm tra các cấu hình, hình dạng bề mặt của các bộ phận đo khác nhau, ví dụ: các bộ phận khác nhau, dụng cụ cắt và công cụ của các tấm mẫu, các miếng đục lỗ, cam, bánh răng, dao phay, công cụ chạm, v.v

Thông số kỹ thuật

The post Máy chiếu biên dạng quang học SP-3015B appeared first on E-TechMart.

Nguyên lý hoạt động của Máy chiếu biên dạng

Máy chiếu biên dạng hay còn gọi là Profile projector có tác dụng phóng to hình chiếu hoặc bóng của sản phẩm lên một màn chiếu rồi sử dụng các công cụ để đo các kích thước của sản phẩm. Vì là chiếu bóng sản phẩm, hình ảnh là hình dạng ngoài của sản phẩm nên được gọi là máy chiếu biên dạng. Máy sử dụng 2 nguồn sáng Halogen chiếu từ trên xuống và từ dưới lên.

Tính năng và đặc điểm của Máy chiếu biên dạng SP-3020B

• Đây là một thiết bị đo lường tích phân tích hợp quang học, cơ học, điện và tính toán vào một tổng thể hữu cơ
• Được sử dụng rộng rãi trong các phòng đo lường, nhà xưởng của các nhà máy  và trong các lĩnh vực thiết bị đo đạc, đồng hồ, đồng hồ điện tử và các ngành công nghiệp.
• Thiết bị sử dụng dễ dàng và nhanh chóng kiểm tra các cấu hình, hình dạng bề mặt của các bộ phận đo khác nhau, ví dụ: các bộ phận khác nhau, dụng cụ cắt và công cụ của các tấm mẫu, các miếng đục lỗ, cam, bánh răng, dao phay, công cụ chạm, v.v

Thông số kỹ thuật

The post Máy chiếu biên dạng quang học SP-3020B appeared first on E-TechMart.
